总结罗斯蒙特3051压力变送器的安装调试经验并与大家分享，3051变送器的安装调试可通过安装变送器、设置跳线、通电接线、设置参数、调整量程五个步骤完成。

罗斯蒙特安全警告

罗斯蒙特在安装3051压力变送器的技术文件中规定了安全操作，要求每个人在施工中严格遵守规范。文件的原文如下:

1.爆炸可能导致死亡或重伤:

安装在爆炸环境中的变送器必须符合相关的地方、国家和国际标准、规范和指南。请参考罗斯蒙特3051产品参考手册认证部分列出的与安全安装相关的合格条款。

& amp# 8226；在爆炸性气体环境中连接HART手动装置之前，确保回路中仪表的安装符合本质安全或非易燃现场接线的标准。

& amp# 8226；通电时，不要在易爆/易燃环境中拆除变送器盖。

2、电击会导致死亡或重伤:

& amp# 8226；应避免接触导线或端子。导线上可能存在的高电压可能会导致电击。本产品的关键部件是膜头，在安装和使用过程中请小心不要损坏它。

步骤1:安装罗斯蒙特3051压力变送器

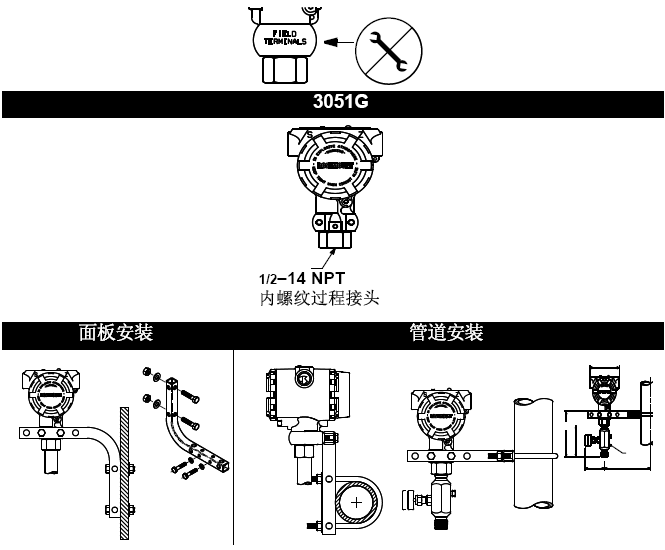

①不要直接向压力变送器电子外壳施加扭矩。为了避免损坏外壳，扭矩只能施加在六角工艺接头上。

压力变送器测量液体压力的安装要求压力变送器测量气体压力的安装要求

①在管道侧面安装分流接头。①在管道侧面或顶部安装分流接头。

②将罗斯蒙特3051压力变送器安装在分流接头的侧面或底部。②将罗斯蒙特3051压力变送器安装在分流接头的水平位置或顶部。

南京拓辉仪器欢迎新老客户咨询

压力变送器测量蒸汽压力的安装要求

①在管道侧面安装分流接头。

②将罗斯蒙特3051压力变送器安装在分流接头的侧面或底部。

(3)用冷却水填充引压管。

表压方向压力变送器

低压侧压力端口(大气压力参考端)位于电子外壳后面的表压压力变送器的颈部。该压力端口的通道位于壳体和压力传感器之间，并360度环绕变送器。(见图1。保持通道畅通，包括但不限于安装变送器时产生的油漆、灰尘和油脂，以确保过程畅通。表压压力变送器低压侧的压力端口

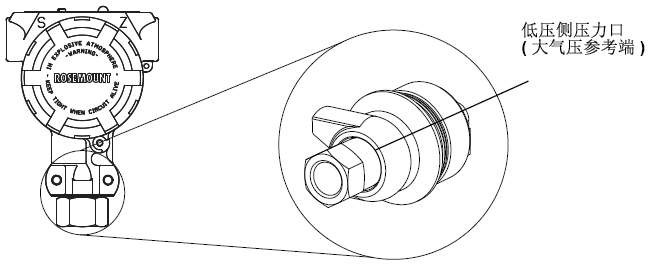

图1表压压力变送器低压侧压力口

步骤2:设置跳线

如果没有用于报警或安全的跳线，变送器将在默认模式下运行，即报警设置为高，写保护设置为关。

①如果变送器已经安装，确保回路安全，然后关闭电源。

②取下端子对面的盖子。注意:不要在爆炸性气体环境中用电拆卸变送器。

③重置跳线。不要触摸电线和端子。变送器中跳线的位置以及开和关的位置见图2。

④重新安装变送器的仪表盖。为了满足防爆要求，仪表盖必须拧到底。

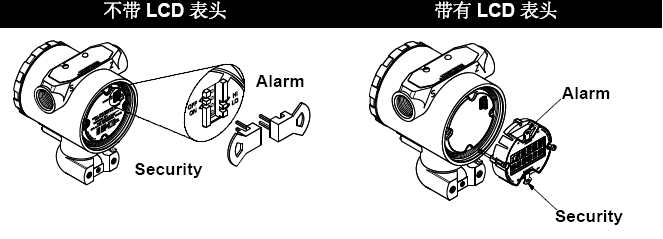

图2 3051G变送器的电子电路板

步骤3:罗斯蒙特3051压力变送器通电

遵循以下接线步骤:

①拆除标有“现场终端”的电子外壳。

②将正极引线连接到“PWR/COMM+”端子，负极引线连接到“-”端子。小心不要将带电信号线连接到测试端子，因为电源会损坏测试线中的测试二极管。应使用屏蔽双绞线来获得最佳测量结果。为了确保正确通信，应使用24AWG或更高的电缆，但不超过5000英尺(1500米)。

(3)用导管塞密封变送器外壳上未使用的导管接口。

④如果可能，在安装接线时使用滴流环。使滴环管的底部低于导管连接端口和变送器外壳。

⑤再次拧紧盖子。图3是3051G变送器电源和与HART操作员通信的接线图。

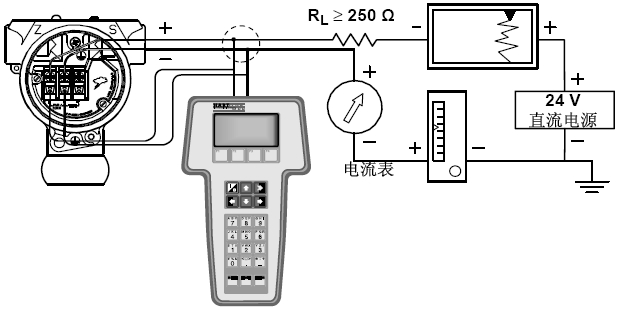

图3接线示意图(4–20ma变送器)

电源

DC供电波动应小于2%。总负载电阻等于信号线电阻，表示仪表、指示器和相关部件的总负载电阻。应该注意的是，如果使用本质安全屏障，必须考虑安全屏障的阻力。环路的最大电阻=43.5(电源电压–10.5)

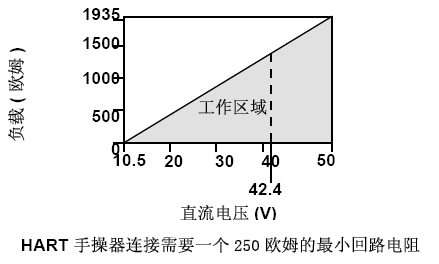

图4负载极限(20mA变送器)

步骤4:参数设置

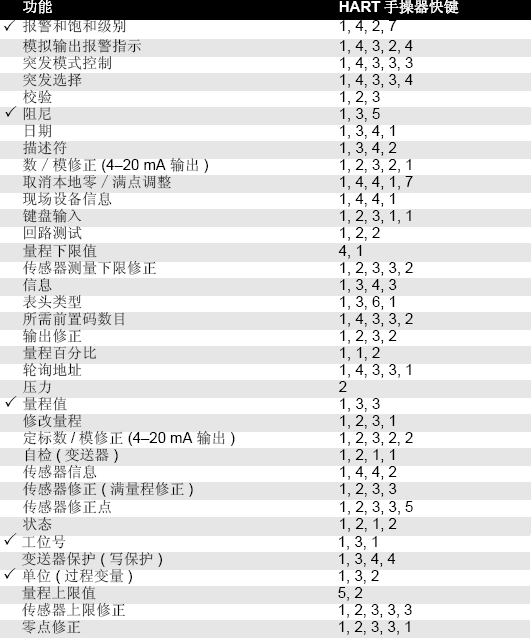

标有刻度线的是基本设置参数。这些参数必须作为配置和启动过程的一部分进行设置。

步骤5::范围调整

注:罗斯蒙特公司的变送器已根据用户要求或默认满量程进行了完全验证。

零位校正

零点校正是一种单点调整方法，用于补偿安装位置的影响。如果零点偏移不超过实际零点的3%，按照以下“使用HART通信器”的说明进行操作；如果超过3%，请遵循下面的“使用变送器的调零按钮”说明。

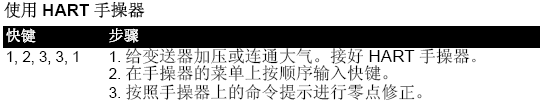

使用变送器调零按钮快速键步骤

①松开电子外壳上防爆板的螺丝，旋转防爆板，露出调零按钮。

②给变送器加压，压力值等于相应的4mA输出压力值。

③按调零按钮2秒钟，检查输出是否变为4mA。带有表头的变送器将显示“零通过”。

至此，罗斯蒙特3051压力变送器的安装和调试完成。但是，制造商的技术文件中也提到了产品认证，提醒大家注意检查变送器铭牌上的认证信息，以避免在危险的工作条件下使用不合适的认证产品而造成安全事故。

产品认证在欧洲非常普遍。您可以参考本网站提供的文章“出口欧洲防爆仪器的IECEx和ATEX双重认证有利于简化出口手续”，以加深您对防爆认证的理解。罗斯蒙特3051压力变送器还提供各种使用认证，以满足不同防爆工作条件的使用要求。

罗斯蒙特3051压力变送器在危险场所使用认证

北美认证-工厂互检

[E5]防火认证适用于认证级别的第一级、第一部分、B组、C组和D组；防尘和阻燃认证适用于第二类第一部分E、F和G组；3级，第1部分，室内和室外(NEMA 4X)危险场所；工厂被封闭了。

[I5]本质安全认证适用于认证级别的第一级和第一部分，即A、B、C和D组；第二级，第一部分，e、f和g组；如果根据罗斯蒙特图纸3031019进行连接，则适用于3级，第1部分；不燃性认证适用于第一类、第二部分、组A、B、C和d。物理参数请参考控制图纸3031019

中国国家质量技术监督局认证

[E3]中国防火认证

NEPSI (nepsi)

IIB+H2电子集团；

温度等级T3~T5

保护类型:防爆-Ex d

[I3]中国本质安全认证

NEPSI (nepsi)

电子仪器IIC集团；

温度等级T3/T4

保护类型:exi AIC 3/T4

组合认证当指定防爆类型时，必须提供不锈钢防爆认证铭牌。一旦安装了标有多重防爆功能铭牌的变送器，就不能在其他防爆场合重新安装。这些防爆铭牌应永久标记，以区别于未应用的防爆功能。
