Pt100至4-20ma温度变送器简介

电磁干扰:

几乎所有模块电源内部都有可见的滤波器，但由于体积的限制，滤波效果有限。几乎所有品牌的模块化电源都需要额外的电容、滤波器或器件，以在它们通过电磁兼容性测试时抑制干搜索，这也是联邦通信委员会和CISPT标准所允许的。模块电源的干扰主要包括传导干扰和辐射干扰。传导干扰既有共模噪声，也有差模噪声，差模噪声主要通过电力线传导，可以通过共模滤波器和M型滤波器抑制。

电磁干扰是系统电源设计人员面临的主要设计问题。必须考虑各种噪声、传导、辐射、共模和差模噪声。任何系统电源设计都需要良好的电气和机械设计、布局和布线设计(合适的铜线宽度、最小化的线强度和去耦以降低噪声)。

共模噪声是系统电源设计中需要解决的最重要的系统噪声问题。在DC/DC模块电源中，共模噪声由变压器初级和次级之间的电流引起，并且是主开关器件和输入/输出耦合电容器的电压瞬态过程的函数。采用零电流或零电压开关结构可以大大降低主开关的瞬态电流。

WCOR第二代模块化电源核心采用电镀腔体核心，远离初级绕组，松散耦合，输入输出寄生电容极低，共模噪声极低。有时，需要额外的过滤器来满足传导噪声的规范要求，如联邦通信委员会法规，第15部分和ENS022(国际)。在设计中选择共模和差模滤波器以及Y型电容，可以使VICOR的第二代模块化电源轻松满足上述规格的要求。辐射是系统噪声的另一个来源。对于常规电源，很容易产生这种噪声，因为大电流会在很短的时间内连续开关。屏蔽噪声源是一种常见的解决方案。内六角屏蔽模块电源可进一步降低辐射噪声。

概述:

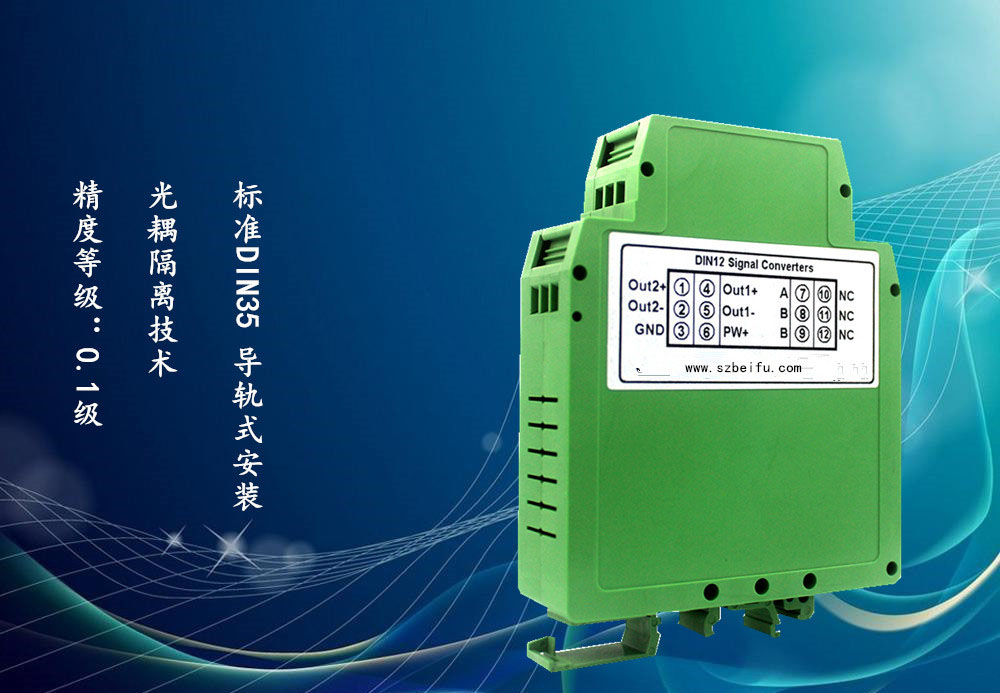

热阻温度变送器的产品主要用于Pt100、Pt1000、Pt10、Cu50、Cu100等传感器信号的隔离和传输(传感器需用户提供)，主要用于工业中-200~+600℃的温度测量。变送器具有线性化和长线补偿功能，出厂时根据Pt100国家标准分度表进行校准，完全满足0.2级精度要求。输入、输出1、输出2和辅助电源完全隔离(四个隔离)，可以承受2500伏直流的隔离耐压。该产品采用DIN35国际标准导轨安装方式，体积小、精度高、性能稳定、性价比高。它可广泛应用于石油、化工、电力、仪器仪表和工业控制行业。

DIN12系列温度信号隔离放大器使用非常方便。它只需要连接导线就可以实现热阻信号的隔离和传输。

主要特点:

>。>。输入:Pt100(-200~+600℃)(可选范围)

您也可以选择输入为Pt1000、Pt10、Cu50、Cu100等。

>。>。输出信号:4~20mA、0~5V、0 ~ 10V等标准信号

>。>。辅助电源:5V、9V、12V、15V或24V DC单电源

>。>。工业温度范围:-45℃~+85℃

>。>。精度等级:0.2 (FSR%，相对于温度)

>。>。包括线性化和长线补偿功能

>。>。隔离耐受电压:2500VDC(1mA，60S)，输入/输出1/输出2/电源4隔离

>。>。安装方法:DIN35导轨安装

>。>。外形尺寸:106.7 x 79.0 x 25.0毫米

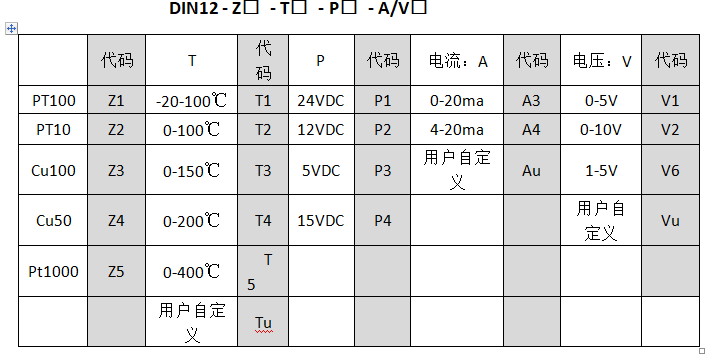

产品选择:

类型选择示例1:

输入:Pt100温度范围:-20~100℃，电源电压:24V输出:4-20mA

型号:DIN1ZTPA4

类型选择示例2:

输入:Pt1000温度范围:0~200℃，电源电压:12V输出:0-10V

型号:DIN1Z5-T4-PV2

一般参数:

精度-0.2%(相对于温度)

订购时，选择与输出相对应的温度范围。

输出标准电压或电流信号。它也可以由用户定制。

冲击电压-3kV，1.2/50us(峰值)

输入三线、四线或双线热阻信号，可以选择热阻，如Pt100、Pt1000、Pt10、Cu50、Cu100。

工作温度-40℃~+85℃

响应时间:-≤100毫秒

隔离-信号输入/输出1/输出2/辅助电源4隔离

隔离电压-2500伏直流电，1分钟，泄漏电流1mA

储存温度-40℃~+85℃

工作湿度-10 ~ 90%(无冷凝)

辅助电源-DC5V、9V、12V、15V、24V

工作费率-< 2W

温度漂移-50ppm/℃(典型值)

负载容量-电压输出:≥2kω

电流输出:≤450ω

储存湿度-10 ~ 95%(无冷凝)

注意:

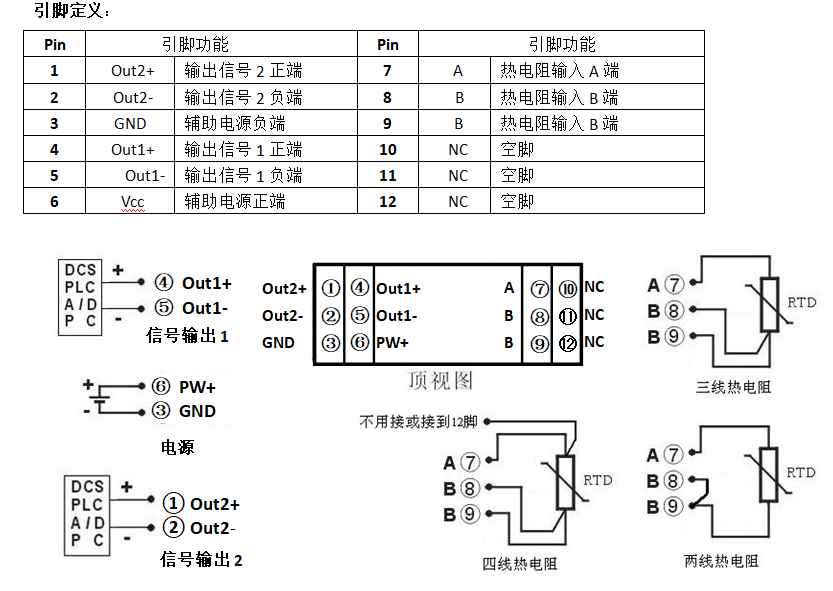

1.输入双线、三线或四线热阻时，分别参照接线图。

2、三线热电阻断线检测:

最大输出值:连接到引脚1或引脚3的导线断开；

B.最小输出值:连接到引脚2的导线断开。
