一、整合温度变送器概述:

也就是说，热电偶或热电阻传感器的测量温度被转换成电信号，然后该信号被发送到变送器的输入网络，该网络包括诸如调零和热电偶补偿的相关电路。调零后的信号输入运算放大器进行信号放大，放大后的信号有一路经电压/电流转换器计算处理后以4-20mA直流输出；另一路由模数转换器处理并显示在表头上。集成热阻温度变送器相对较小，可以安装在热阻温度变送器的接线盒中。

第二，分类积分温度变送器

积分温度变送器通常由温度测量探头(热电偶或热电阻传感器)和双线固态电子单元组成。温度测量探头以固体模块的形式直接安装在接线盒中，从而形成一个集成的变送器。积分温度变送器一般分为两种类型:热电阻和热电偶。

热阻温度变送器由基准单元、电阻/电压转换单元、线性电路、反接保护、限流保护、电压/电流转换单元等组成。测温热电阻信号经转换放大后，由线性电路补偿温度与电阻之间的非线性关系，由电压/电流转换电路输出与被测温度成线性关系的4~20mA恒流信号。

热电偶温度变送器一般由基准源、冷端补偿、放大单元、线性化处理、电压/电流转换、去耦处理、反向连接保护、限流保护等电路单元组成。热电偶产生的热电势经冷端补偿放大后，通过线性电路消除热电势与温度之间的非线性误差，最后放大转换成4~20mA的电流输出信号。为了防止热电偶测量中因断线导致温度控制失败而造成的事故，变送器还设置了断电保护电路。当热电偶损坏或连接不良时，变送器将输出最大值(28mA)以切断仪器的电源。

积分温度变送器具有结构简单、节省引线、输出信号大、抗干扰能力强、线性度好、显示仪表简单、固体模块抗震防潮、反接保护和限流保护、运行可靠等优点。

积分温度变送器的输出是一个统一的4~20mA信号；可与微机系统或其他常规仪器配套使用。也可根据用户要求制成防爆或防火计量器具。

第三，整合的应用范围温度变送器

◇管道和通风系统

◇液压和气动系统

◇冷却系统和加热系统

◇供水和热水系统

◇空调系统

◇自动系统温度测量和控制

四、集成温度变送器安装问题

折叠式发射器没有输出

①变送器无输出，检查变送器电源是否接反；

正确连接电源的极性

(2)测量变送器电源是否有24V DC电压；

提供给变送器的电源电压必须≥12V(即变送器电源输入端的端电压≥12V)。如果没有电源，检查电路是否断开，检测仪器是否选择错误(输入阻抗应≤250ω)；等等。

(3)如果仪表与仪表集成在一起，检查仪表是否损坏(仪表的两根导线可以先短路；如果短路后正常，则仪表损坏)；

如果表头损坏，需要更换。

(4)将电流表接入24V电源电路，检查电流是否正常；

如果正常，变送器正常。此时，检查回路中的其他仪器是否正常。

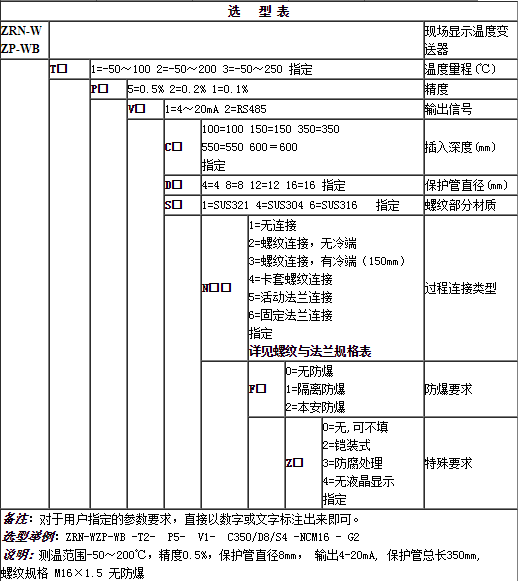

五、整合温度变送器选择
